Инструкция по сварке фитингов FRIALEN ручным вводом

1. Включить аппарат.

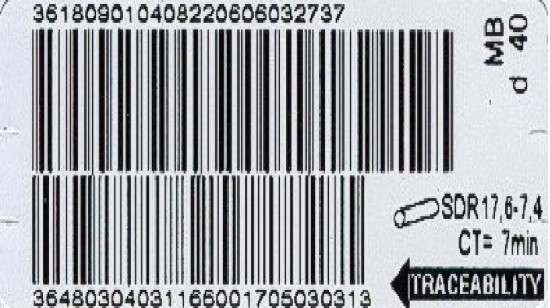

2. Ввести в аппарат параметры напряжения сварки для данного фитинга. Напряжение представлено на штрих-коде цифрами № 13 и 14. В данном случае напряжение составляет 22 Вольт.
3. Ввести в аппарат время сварки для данного фитинга. Время сварки представлено на штрих-коде цифрами № 19, 20, 21. В данном случае время сварки составляет 32 секунды при температуре окружающей среды +20 С.

4. Если температура окружающей среды меньше +20 С, то нужно ввести другую температуру сварки, которая рассчитывается по формуле с учетом коэффициента, указанного на штрих-коде цифрой № 22:

   - t сварки= t задан - (Т окруж.среды - 20) * Цифра № 22 / 10

   - Например:  t задан = 32 сек.; Т окруж среды = + 10° C. Получаем,  t сварки= 32 - (10 - 20) * 0,7= 39 секунд - необходимое время сварки

5. Если температура окружающей среды больше +20С, то нужно ввести другую температуру сварки, которая рассчитывается по формуле с учетом коэффициента, указанного на штрих-коде цифрой № 23:

   - t сварки= t задан - (Т окруж.среды - 20) * Цифра № 23 / 10

   - Например:  t задан = 32 сек.; Т окруж среды = + 30° C. Получаем  t сварки= 32 - (30 - 20) *  0,3= 29 секунд - необходимое время сварки.

• Цифры №9,10,11 обозначают диаметр в мм.
• Цифры №13,14 напряжение сварки, В.
• Цифры №15,16,17 сопротивление сварки, Ом.
• Цифры №19,20,21 нормальное время сварки в секундах, при 20º С.
• Цифры №22,23 температурная компенсация ± 0,1сек/1º С при 20º С.

Примечание: цифра №22 обозначает увеличение времени сварки в десятых долях секунды,    на 1 ºС при уменьшении нормальной температуры (t норм = 20 ºС).

цифра №23 обозначает уменьшение времени сварки на десятые доли секунды,  на 1 ºС при увеличении нормальной температуры (t норм = 20 ºС).
